Descrição dos produtos
HP295 é um aço especial para vasos de pressão fabricado de acordo com o padrão GB 6653-2008 "Placas de aço para cilindros de gás soldados". Pertence à categoria de aço para cilindros soldados de média-resistência, com limite de escoamento mínimo maior ou igual a 295MPa, e é atualmente o material de uso geral mais amplamente utilizado na fabricação de cilindros de gás soldados.
Este material adota um design baseado em manganês com baixo teor de-carbono-, possuindo boa resistência, plasticidade e soldabilidade. Ele exibe conformação estável e excelente desempenho de dobra a frio, demonstrando desempenho confiável em processos de conformação de cilindros de gás, como laminação, estampagem e estrangulamento. A qualidade da solda é estável e resistente-a trincas. Sua resistência moderada e relação de limite de escoamento razoável atendem aos requisitos de pressão de condições de média-pressão (2,0–3,0MPa), ao mesmo tempo que fornece margem de segurança suficiente. Também apresenta excelente resistência ao impacto e resistência à fadiga.
O HP295 é usado principalmente na fabricação de vários cilindros de gás soldados de pequeno e médio{1}}volume, incluindo cilindros de gás liquefeito de petróleo, cilindros de gás industrial, cilindros de gás convencionais-de combate a incêndio e recipientes de armazenamento de gás de baixa{3}}pressão comumente usados. Com suas vantagens de alto custo-efetividade, forte versatilidade e fácil processamento, ele se tornou o material principal na área de cilindros de gás de média-pressão, alcançando o melhor equilíbrio entre segurança, economia e eficiência de produção.
Especificações Técnicas deAço HP295
Composição Química HP295
| Elemento | Limite de conteúdo |
|---|---|
| Carbono (C) | Menor ou igual a 0,20 |
| Silício (Si) | Menor ou igual a 0,35 |
| Manganês (Mn) | Menor ou igual a 1,00–1,50 |
| Fósforo (P) | Menor ou igual a 0,025–0,035 |
| Enxofre (S) | Menor ou igual a 0,015–0,035 |
| Alumínio Solúvel em Ácido (Als) | Maior ou igual a 0,015 |
| P+S | Menor ou igual a 0,06 |
O HP295 normalmente tem um equivalente de carbono (CEV) inferior a 0,40%, um valor significativamente menor que os aços de alta-resistência (como o HP345). Isso resulta em um aumento mais gradual na dureza na zona-afetada pelo calor (ZTA) durante a soldagem, reduzindo efetivamente o risco de trincas a frio.
Propriedades mecânicas do HP295
| Propriedade | Exigência | Observação |
|---|---|---|
| Força de rendimento (σₛ) | Maior ou igual a 295 MPa | Espessura menor ou igual a 16mm |
| Resistência à tração (σᵦ) | 440–560 MPa | - |
| Alongamento (δ₅) | Maior ou igual a 20% | Espessura menor ou igual a 3mm |
| Maior ou igual a 26% | Espessura > 3mm | |
| Teste de curvatura de 180 graus | 1.5a | Sem rachadura |
Comparado ao HP345, o HP295 tem uma relação de limite de escoamento (ReL/Rm) mais baixa (aproximadamente 0,73 vs. 0.85), o que significa que o material retém mais espaço de deformação após atingir seu limite de escoamento, melhorando significativamente a resistência à sobrecarga do cilindro de gás.
Características do processo
Fundição e Fundição Contínua
A produção do HP295 requer um processo de refino LF + desgaseificação a vácuo RH para controlar o teor de enxofre e fósforo abaixo de 0,025%, teor de hidrogênio menor ou igual a 2 ppm e teor de oxigênio menor ou igual a 20 ppm. Por exemplo, a Ansteel usa tecnologia de inclusão esferoidizante para controlar o tamanho da inclusão em 3 ~ 5 μm, com uma distribuição esférica, reduzindo significativamente o risco de concentração de tensão.
Processo de laminação a quente
Temperatura de aquecimento: 1200 ~ 1250 graus, garantindo a homogeneização dos grãos de austenita.
Temperatura final de laminação: 850 ~ 900 graus, refinando grãos de ferrite (tamanho de grão maior ou igual a grau 9) por meio da tecnologia de laminação e resfriamento controlados (TMCP).
Temperatura de enrolamento: 600 ~ 650 graus, promovendo a formação de perlita e equilibrando força e tenacidade.
Compatibilidade de soldagem
O HP295 possui baixo teor de carbono equivalente, tornando-o adequado para diversos processos, como soldagem por arco submerso (SAW), soldagem a plasma (PAW) e soldagem a laser (LBW). Por exemplo, na produção de cilindros de gás soldados-a laser, o HP295 aumenta a profundidade de penetração da solda em 15% em comparação com materiais tradicionais e reduz a largura da zona-afetada pelo calor em 30%, reduzindo significativamente o risco de vazamento.
Cenários típicos de aplicação

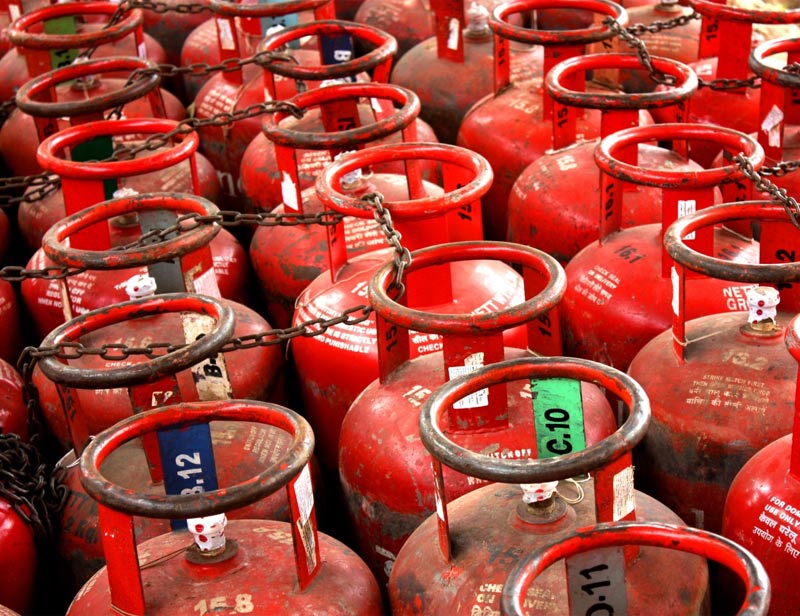

Cilindros de Gás Liquefeito de Petróleo (GLP)
HP295 é o principal material para cilindros civis de GLP. Sua resistência pode suportar uma pressão de teste de 2,36 MPa e seu volume de água cobre especificações de 23,5L a 118L.
Tanques de armazenamento de produtos químicos e trocadores de calor
Na indústria química, o HP295 é usado para fabricar tanques de armazenamento para meios com menores requisitos de resistência à corrosão (como amônia e hipoclorito de sódio) e placas de tubos de trocadores de calor. Seu teor de fósforo (P) e enxofre (S) é rigorosamente controlado, reduzindo o risco de corrosão por picadas e fissuras por corrosão sob tensão.
Vasos de pressão criogênicos
A resistência-a baixas temperaturas do HP295 (por exemplo, energia de impacto maior ou igual a 27J a -20 graus) o torna adequado para equipamentos de refrigeração, armazenamento e transporte de gás natural liquefeito (GNL) e outras aplicações.
conclusão
A força do HP295 reside não apenas em suas especificações numéricas, mas também em sua capacidade de alcançar um equilíbrio perfeito entre segurança, economia e eficiência por meio de profunda sinergia entre composição química, projeto de processo e cenários de aplicação. Com os avanços na ciência dos materiais, o HP295 continuará a desempenhar um papel crucial no campo dos vasos de pressão, fornecendo proteção confiável para armazenamento e transporte global de energia.
Por que escolher a GNEE como seu fornecedor de fabricação?
Garantia de qualidade confiável
- Conformidade estrita com GB/T 6653
- Relatórios completos de rastreabilidade e inspeção
- Certificação-de terceiros disponível
Forte Fornecimento e Personalização
- Ampla gama de classes: HP265, HP295, HP345
- Tamanhos e especificações personalizados
- Estoque estável e entrega rápida
Experiência Global de Exportação
Fornecemos aço para cilindros de gás para clientes na Ásia, Oriente Médio, África e América do Sul, apoiando fabricantes OEM e distribuidores-de grande escala.
A HP295 é confiável para uso em ambientes-de baixa temperatura?
HP295 tem boa resistência-a baixas temperaturas e pode ser usado normalmente a -20 graus. Para ambientes com temperaturas ainda mais baixas (por exemplo, -40 graus), deve-se considerar aço para vasos de pressão de baixa temperatura (por exemplo, 16MnDR).
Qual é a vida útil aproximada à fadiga do HP295?
Sob condições normais de operação (pressão de trabalho menor ou igual à pressão projetada), os cilindros HP295 podem suportar com segurança mais de 20.000 ciclos de pressão, atendendo aos requisitos de vida útil do projeto do cilindro.
Por que o cilindro HP295 requer tratamento térmico?
O tratamento térmico (têmpera + revenido) refina o tamanho do grão, elimina tensões internas, melhora a resistência à fadiga e as propriedades mecânicas gerais e é um processo fundamental na fabricação de cilindros.
Como distinguir entre HP265, HP295 e HP345?
A aparência não é um indicador; certificado de qualidade do material e marcações carimbadas são necessários. As verificações de amostragem de composição química ou propriedades mecânicas devem ser realizadas no recebimento do material.
O que deve ser considerado no gerenciamento de inventário da HP295? Deve ser armazenado em ambientes fechados para evitar-armazenamento ao ar livre que possa causar ferrugem; diferentes números de fornos e lotes devem ser armazenados separadamente; first-in, first{3}}out deve ser usado para evitar exceder o prazo de validade (recomenda-se não exceder 6 meses)
